游泳池水处理系统净化项目

网站首页    项目案例    游泳池水处理系统净化项目

一. 游泳池水处理的总则

依照规定,游泳池水应达到:pH值6.5~8.5,浊度≤5NTU,尿素≤3.5mg/L,游离氯0.3~0.5mg/L,细菌总数≤1000个/mL,游泳池补水水质应符合国家标准《生活饮用水卫生标准》(GB 5749-2006)的要求。

采用抽出部分池水循环净化,循环周期:游泳池4~6h,跳水池8~10h。采用逆流式或混合流式。从池水表面溢流回水占循环水量的60%,从池底回水口的回水量不宜大于循环水量的40%(可取值25%),这些水自流到回水箱,由水泵送至水处理设备中。

水处理设备采用石英砂过滤和活性炭过滤方式,滤前加臭氧去除有机物杀菌,滤后加次氯酸钠,处理后由池底送至泳池或跳水池。

过滤器滤料先用无烟煤、石英砂;粒径:无烟煤直径0.8~1.6mm,石英砂直径0.6~1.2mm,不均匀系数K≤2.0;滤层各占300~400mm,滤速14~18m/h,过滤器可不设备用。

池水可用部分循环水(例如25%)或采用全流量臭氧消毒,全流量臭氧消毒时,多余臭氧用活性炭过滤器去除,活性炭粒径0.9~1.6mm,比表面积>900㎡/g,滤速为30~35m/h,以防细菌繁殖,用高流速将其冲走。过滤设备5天冲洗一次。

二. 标准游泳池和跳水池的水处理系统

1. 水处理容量

游泳馆内设一个游泳池、一个跳水池以及一个热身池。他们的规格和容量如下:游泳池50×21×2.2=2310m³;跳水池21×16×6=2016m³;热身池11.5×3.9×1.2=54m³。

依照中国工程建设标准化协会颁布的《游泳池和水上游乐池给水排水设计规程》的规定,游泳池每5.5h循环一次,则2310/5.5=420m³/h;跳水池每9h循环一次,则2016/9=224m³/h;热身池每6h循环一次,则54/6=9m³/h。

根据用户要求,跳水池和游泳池不同时运转,因此只设置一套水处理系统即可。原水采用市政自来水。设置均衡池一台,容积=9.3×6.3×6=350m³,与跳水池、游泳池以及热身池相连,主要用于系统回水以及作为水泵的供水箱及过滤器反洗水箱。

2. 水处理系统和主要设备规格选择

(1) 水处理系统流程

市政自来水及游泳回水→均衡池→循环水泵→絮凝→多介质过滤→消毒(加氯和臭氧)→酸碱调节系统→池水温度调节(热交换器)→各项指标检测→循环水进入泳池或跳水池

循环水泵的吸水管上设有毛发聚集器。

采用多介质过滤器,用于去除水中的浊度,过滤速度25~30m/h,正常产水210t/h,出水浊度1~2NTU,满足国家国定的游泳池设计规范;过滤器定期反洗,可以风水合洗。压缩空气来自空压系统,2台、3m³/min的压缩空气机,0.8~1.0MPa。与跳水池制波用压缩空气机互为备用,设压缩空气罐6m³,1.0MPa。

氯挥发慢,能较长时间保留在水中,主要作用是随时杀灭水中的有害物质及细菌,一直细菌对人体的侵害,标准含量的氯对人体不会产生有害作用。

臭氧消毒时当代先进的环保消毒方式,不产生二次污染,臭氧能迅速溶解在水中,具有较强的氧化消毒能力,可分解和氧化水中的有机物、气味、颜色、细菌等,并迅速彻底杀灭水中的各类有害细菌,因臭氧还原较快,因此对人体同样不会产生任何危害。本工程采用25%分流式臭氧消毒,分流量105t/h,设有分流升压泵110t/h、混合器和反应器,反应时间5~14min。pH值调整剂采用纯碱或碳酸盐类,设计投加量为1~5mg/L。根据需要加入除藻剂——CuSO4,设计投加量为1mg/L。其中混凝剂为定量连续投加,投加量为5~10mg/L,其他加药系统根据检测数据间断投加。经上述先进工艺处理后的泳池用水,其水质洁净,展览,清澈

(2)主要设备选择

①均衡水池1台,350m³(钢筋混凝土)

②循环水泵2台,220t/h,31mH2O,30kW。

③反洗水泵1台,374t/h,17.5mH2O,30kW。

④分流升压泵1台,110t/h,29mH2O,18.5kW,ISG125-315(1)A。

⑤双滤料过滤器3台,φ3200mm,滤层高1200mm,采用无烟煤和石英砂双滤料,每台产水量210t/h。

⑥臭氧反应器1台,臭氧发生器300g/h。

⑦热交换器2台,300t/h,出口温度28℃±2℃,范围可调。

⑧压缩空气系统

⑨加药设备,包括混凝剂加药系统,氯加药系统,酸碱加药系统,除藻剂加药系统,300g/h臭氧发生装置和加药系统。

⑩在线仪表,检测与绿、pH值、臭氧余量、温度、氧化还原电位、流量等重要数据。

(3)水处理系统连接 可以分别或同时向游泳池和跳水池供水。

3.仪表和控制系统

仪表包括流量表、压力表和在线水质检测表;过滤器本体设备出入口压力表、产水流量表、反洗母管流量表;系统送水流量表。

在线水质表为活性氯表、温度表、臭氧表、液位计和氧化还原电位表。它们作为监控仪表,使液位和水质维持在规定范围。过滤器反洗采用程序控制,人工启动按钮投入反洗程控。设置PLC控制箱,箱内包括电磁阀、空气操作系统,盘面设有操作按钮。

过滤器本体设有气动蝶阀,电磁阀操作。系统中设有无油压缩气源和压缩空气罐。

4.安全监控

所有在线仪表引至中央仪表盘;现场表头显示检测数据,声光报警。体育馆中央监控室收集的水箱探头信号,可在水处理控制室报警;水箱的高低液位也可以通过水位计报警。

5.游泳池和跳水池的配套设施

配套设施包括给水口、排水口、溢流口、扶梯、水处理室外及池底埋管和跳水池空气制浪装置等设施。给水口预埋在混凝土池底。游泳池和跳水池采用混流式供水和排水系统。供水采用池底预埋管系,喷水口间距2.5~3m,满天星布置;上部溢流量75%~100%;底部排水量25%~40%;底部排水系统设有调解阀门和流量表,控制底部排水小于25%。

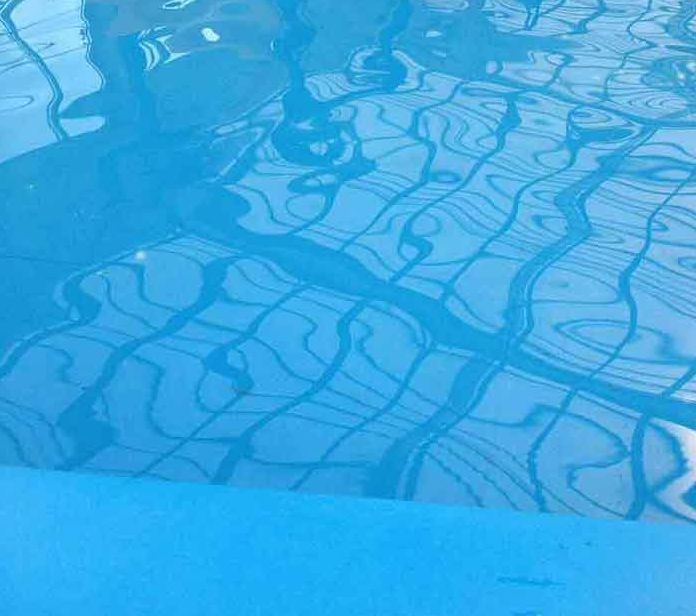

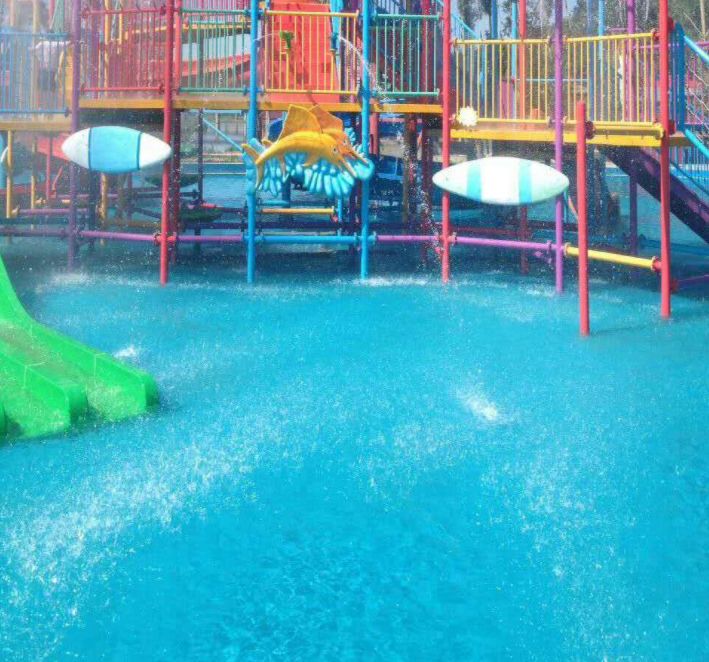

经过处理与未经处理的乐园,心情会不会大不一样呀!!!
